数字电子时钟设计方案
一、所需硬件清单
信号发生器1台 导线若干 D触发器18个（4+3+4+3+4） 16进制四引脚直接显示数码管6个 74151芯片4个 逻辑门及其他必要组件 5V电源 10KΩ电阻若干 开关若干 二、技术准备工作
已完成同步十进制加法计数电路设计 已完成同步六进制加法计数电路设计（将在未来24小时内发布详细思路） 已完成同步十二进制加法计数电路设计（未来24小时内发布详细思路） 已完成十二进制数码管译码电路设计 三、设计思路概述本设计方案采用分步构建法，分别完成十进制、六进制和十二进制加法计数电路的设计。具体步骤如下：

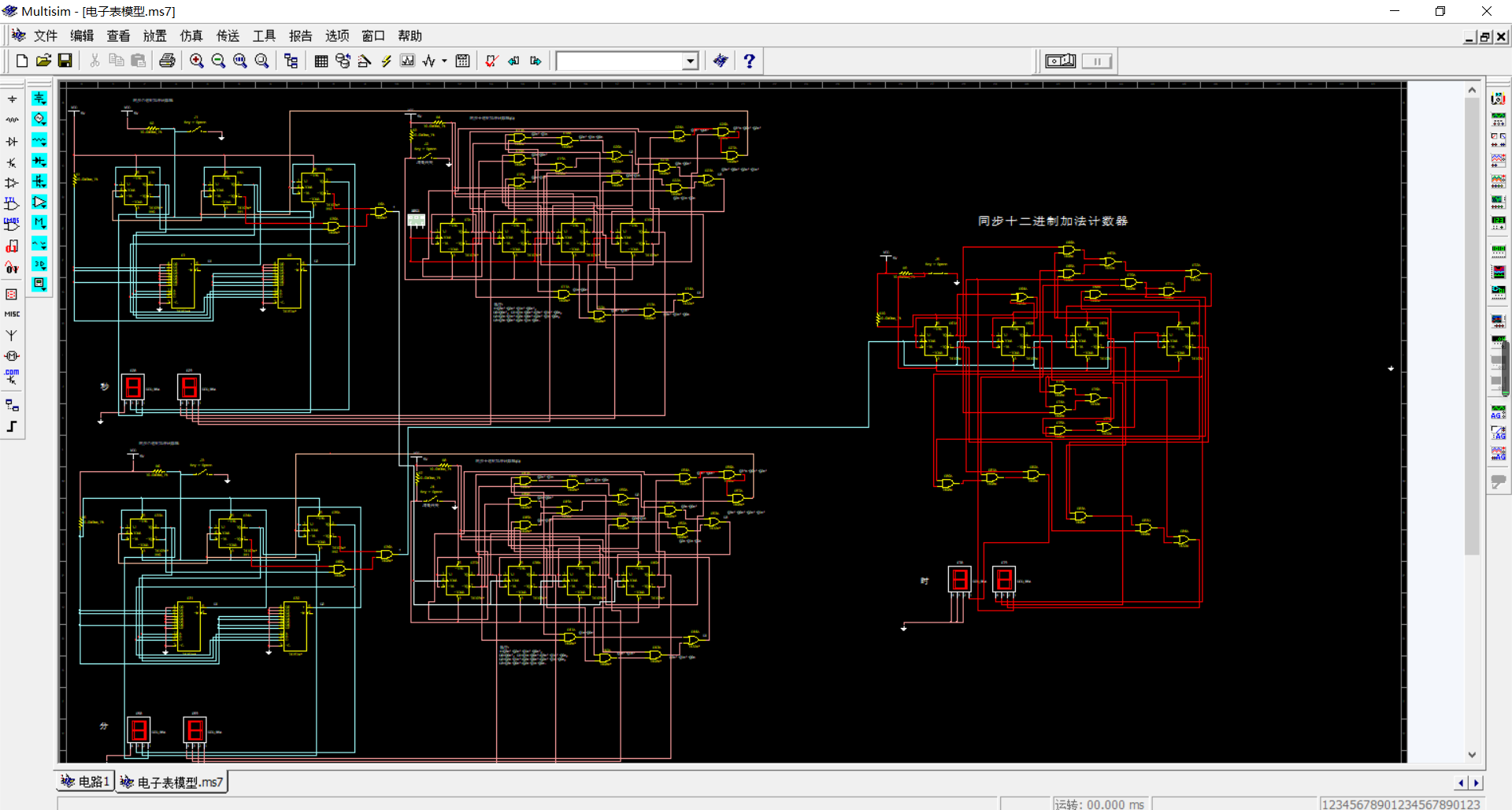

将同步十进制加法计数电路作为六十进制的低位部分 将同步六进制加法计数电路作为六十进制的高位部分 将同步十进制加法计数电路的输出Y连接至同步六进制加法计数电路的3个D触发器的CLK端 在完成第一步的基础上，重复构建一个完整的六十进制计数电路 将该六十进制计数电路的输出Y连接至另一个同步十进制加法计数电路的4个D触发器的CLK端 最后实现十二进制数码管的驱动和显示功能 四、电路关联方法
0#同步十进制加法计数器的输出Y→0#同步六进制加法计数器3个触发器的CLK 0#同步六进制加法计数器的输出Y→1#同步十进制加法计数器4个D触发器的CLK 1#同步十进制加法计数器的输出Y→1#同步六进制加法计数器3个D触发器的CLK 1#同步六进制加法计数器的输出Y→同步十二进制加法计数器4个D触发器的CLK 五、当前工作进展

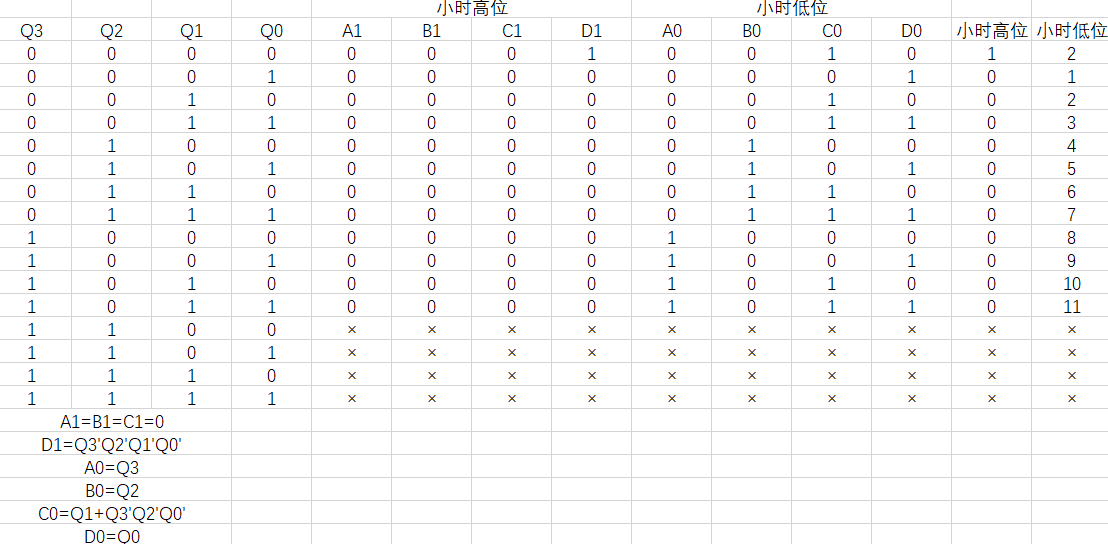

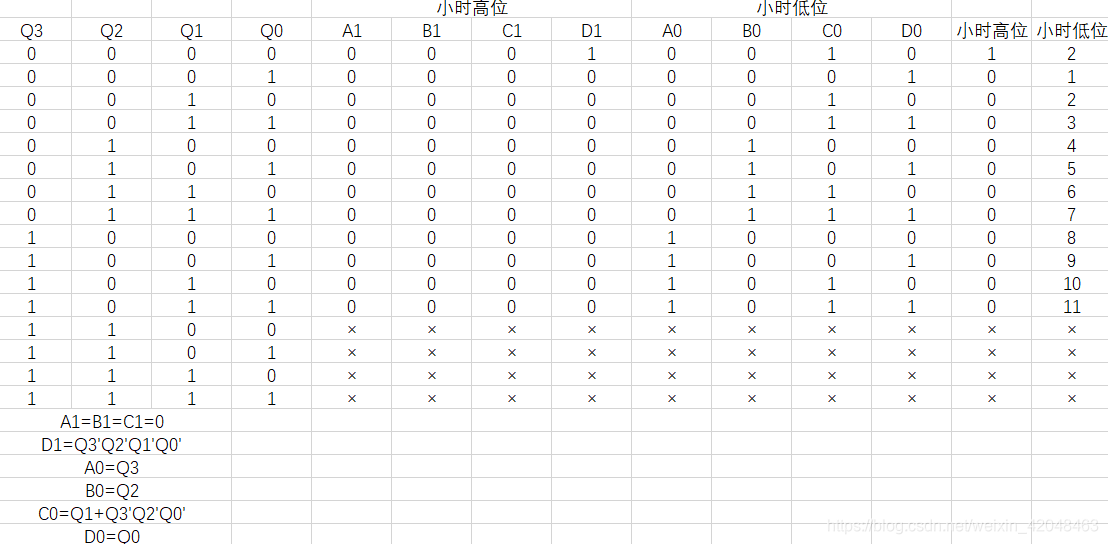

分、秒计数电路已经完成构建 正在进行小时显示模块的设计 十二进制数码管译码电路设计已完成 六、注意事项
过程中可能出现的"竞争与冒险"现象需要进一步优化 建议在仿真过程中添加稳定性保护电容 最终产品需要进行严格的抗干扰测试 显示模块的电荷泄漏电流需特别注意 各模块电源稳定性要求较高 本文将持续优化并完善相关设计方案，敬请期待后续内容更新。
